80电子压差堵塞指示器压差开关

Electrical differential pressure clogging indicator

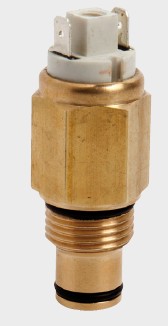

80系列压差开关图片

80系列压差开关图片尺寸

压差开关又称堵塞指示器，电子式压差堵塞指示器通常用来检测液压系统中滤清器的堵塞情况。标准机型开关压力值的调整范围为1-10bar。最大压差为400bar，最大压力为700bar。可视化信号、电子信号或者组合信号。
可根据客户的要求进行定制生产，例如任何型号的电缆和连接器都可以实现全面布线，与IP69K连接，与不同的程序进行连接，以及定制不锈钢外壳等。

压力对照表：

Δ 压力 - Pressure	公差 - Tolerance
1.3 Bar	+/- 15%
2 Bar	+/- 10%
3 Bar	+/- 10%
3.5 Bar	+/- 10%
5 Bar	+/- 10%
8 Bar	+/- 10%

可提供其他压力值产品 - Other differential pressure values are also available.80型号的堵塞指示器可对过滤元件的电状态进行精确指示

压差开关参数表：

液体类型：油		Working fluid： Oil
本体：黄铜		Case： Brass
电触点：银		Electric contact ：Silver
液体最高温度：100°C		Max fluid temperature： 100°C
电流状态：常开（自然颜色）/ 常闭（赭色）		Electrical conditions： N.O. (natural color) N.C. (ochre)
最大电压：48 V		Max switches voltage： 48 V
最大电流：0.5A		Max switches current： 0.5 A
启动模式：1B		Action type： 1B
外部污染情况：正常		External pollution： normal
机械工作寿命：100万次		Mechanical working life： 105 operations
最大压差：（P1-P2） 400 bar		Max differential pressure (P1-P2) ：400 bar
最大压力：（P1=P2） 700 bar		Max pressure (P1=P2)： 700 bar
螺纹：(X3) 1/2” Gas - M20x1.5，可定制		Thread (X3)： 1/2” Gas - M20x1.5 others on request
最大扭力：35 Nm		Max torque： 35 Nm
保护级别：IP 00		Protection degree： IP 00
带保护盖： 3015001 IP 54		with cover 3015001 ：IP 54
带保护盖： 3900001 IP 65		with cap 3900001： IP 65
带连接器： 3900200 IP 65		with connector 3900200： IP 65
重量：~ 120 gr		Approx. weight ：~ 120 gr
