Rexroth 力士乐带线阀用接头连接器
常用型号:
R900032020 R900032014 R900217134 R900032050 R900032018 R900217135 R900032021 R900032015
R900032023 R900032012 R900217136 R900032024 R900032010 R900217137 R900217138
符合 DIN EN 175301-803 和 ISO 4400 规定的电缆插座,2-pin + PE,带标准连接电缆,用于带插头组件“K4”的电磁阀 Bosch Rexroth AG Industrial Hydraulics
名称:电缆插座 |
插头电路图 |
电压 AC DC |
颜色 |
电缆长度对应的材料编号 |
|
|
|
|
3 m |
5 m |
10 m |
Z4 |
![插头电路图](images/R900032020.jpg) |
12 – 240 V |
黑色 |
R900032020 |
R900032014 |
R900217134 |
不带其他电路的标准件 |
|
|
Z4L |
![插头电路图](images/R900032050.jpg) |
24 V |
黑色 |
R900032050 |
R900032018 |
R900217135 |
带指示灯 |
90 – 130 V |
黑色 |
R900032023 |
R900032012 |
R900217136 |
|
180 – 240 V |
黑色 |
R900032024 |
R900032010 |
R900217137 |
Z4L1 |
![插头电路图](images/R900032021.jpg) |
24 V |
黑色 |
R900032021 |
R900032015 |
R900217138 |
带指示灯和 Z 二极管保护涂层 |
截止电压峰值限制为 55 V |
|
|
|
|
提供的带指示灯的电缆插座具有指示工作状态的黄色 LED。
使用带指示灯和 24 V 抑制电路的电缆插座时,齐纳二极管电路会将截止电压峰值限制在约 55 V。
电缆插座随附固定螺丝和平面密封(两个均被控制)。
力士乐阀用连接线选型表:
Rexroth带线接头技术参数:
(有关这些参数之外的应用,请务必向我们咨询!)
环境温度 – 电缆插座壳体 |
– 20 至 + 90°C |
– 刚性安装电缆 |
– 20 至 + 80°C |
– 柔性安装电缆 |
– 5 至 + 70°C |
符合 DIN 40050 规定的保护类型 |
IP 67,电缆插座已安装并锁定 |
连接电缆 |
?lflex 150 PVC,灰色,通过以下认证:VDE,UL,CSA,SEV |
电线剖面 |
3 x 1.0mm2 |
电线标志– PE |
绿色/黄色 |
– 其它电线 |
约为 10mA黑色,印有数字。 对于符合 DIN EN 175 301-803 规定的 2 针电气连接,触点 1 和 2 已分配。 |
针数 |
2 + PE |
电缆截面 |
约为 7mm |

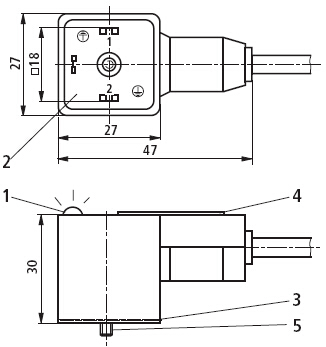

力士乐插头尺寸图: |
|
![力士乐插头尺寸图](images/R900032020-1.jpg) |
1LED
2DIN 触点,可在 0 至 180° 之间旋转
3平面密封(被控制)
4接头铭牌
5固定螺丝 M3(被控制),
紧固扭矩 MT = 0.5 Nm |
