M12分线盒 分配器
|

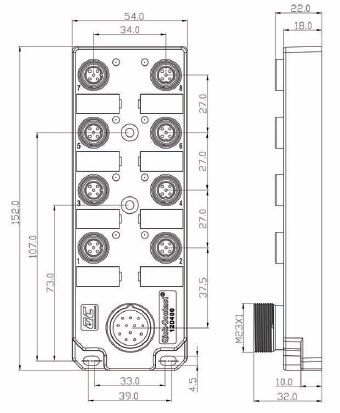

![M12分线盒尺寸图](images/fenxianhe/M12-fenxianhe-2.jpg)
|
分线盒接脚接线图:
![分线盒接脚接线图:](images/fenxianhe/M12-fenxianhe-1.jpg)
|
M12
I/O总线
分线盒产品说明:
塑料外壳 玻纤补强 强度更高
信号诊断,LED指示灯,PNP/NPN可选
提供单信号
端子式接线方式,满足现场接线长度的灵活配置
线缆预制,长度,材质可选
标准M12金属螺纹连接,性能理可靠,通过性更强
插座可选配 金属防尘帽。
防护等级IP67
先用分线盒优点:配线作业简单,配线工程时间缩短,有效避免配错线,维护时间短,降低配线成本,节省空间,简化设计。
M12分线盒选型表:
分线盒型号 |
输出功能 |
输出类型 |
连接规格 |
连接方式 |
类别 |
规格 |
线缆长度 |
KFM12-04-4PNO-1000 |
常开 |
PNP |
M12孔端 4芯 |
螺纹 M8*1 |
直接出线 |
4 |
1,3,5,10米 |
KFM812-04-4NNO-3000 |
常开 |
NPN |
M12孔端 4芯 |
螺纹 M8*1 |
直接出线 |
4 |
1,3,5,10米 |
KFM12-05-8PNO-5000 |
常开 |
PNP |
M12孔端 5芯 |
螺纹 M8*1 |
直接出线 |
8 |
1,3,5,10米 |
KFM12-05-8NNO-1000 |
常开 |
NPN |
M12孔端 5芯 |
螺纹 M8*1 |
直接出线 |
8 |
1,3,5,10米 |
M12分配器技术参数:
技术参数: |
|
额定电压: |
10V-30V |
额定电流: |
4A/Port 10a/Total |
接触阻抗: |
8m max |
温度范围: |
-20度--80度 |
材料 |
|
基座: |
PA66+GF |
胶芯: |
PA66+GF |
M8端子 |
磷青铜 镀金 |
螺母 |
黄铜 镀镍 |
O型环 |
FKM |
灌封材料: |
环氧树脂 |
线缆材质: |
PVC/PUR |
M12分配器接线示意图:

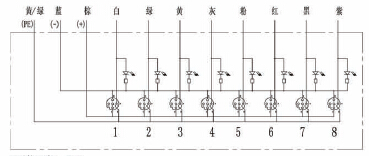

![LED指示灯PNP](images/fenxianhe/M12-fenxianhe-3.jpg)
LED指示灯PNP

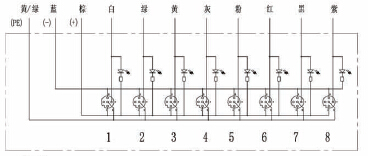

![LED指示灯NPN](images/fenxianhe/M12-fenxianhe-4.jpg)
LED指示灯NPN
相关产品 M12分配器-直接出线型
![M12分配器-直接出线型](images/fenxianhe/M12-fenxianhe-5.jpg)
更多关于M8分线盒的祥细问题,请登陆www.kuka-auto.com 或带电咨询。
|
