M8分线盒 分配器
|
![M8分线盒尺寸图](images/fenxianhe/M8-fenxianhe-1.jpg)
|
分线盒接脚接线图:
![分线盒接脚接线图:](images/fenxianhe/M8-fenxianhe-6.jpg)
|
M8分线盒产品说明:
塑料外壳 玻纤补强 强度更高
信号诊断,LED指示灯,PNP/NPN可选
提供单信号
线缆预制,长度,材质可选
标准M8金属螺纹连接,性能理可靠,通过性更强
防护等级IP67
M8分线盒选型表:
分线盒型号 |
输出功能 |
输出类型 |
连接规格 |
连接方式 |
类别 |
规格 |
线缆长度 |
KFM8-03-4PNO-1000 |
常开 |
PNP |
M8孔端 3芯 |
螺纹 M8*1 |
直接出线 |
4 |
1,3,5,10米 |
KFM8-03-4NNO-3000 |
常开 |
NPN |
M8孔端 3芯 |
螺纹 M8*1 |
直接出线 |
4 |
1,3,5,10米 |
KFM8-03-8PNO-5000 |
常开 |
PNP |
M8孔端 3芯 |
螺纹 M8*1 |
直接出线 |
8 |
1,3,5,10米 |
KFM8-03-8NNO-1000 |
常开 |
NPN |
M8孔端 3芯 |
螺纹 M8*1 |
直接出线 |
8 |
1,3,5,10米 |
M8分配器技术参数:
技术参数: |
|
额定电压: |
10V-30V |
额定电流: |
2A/Port 10a/Total |
接触阻抗: |
8m max |
温度范围: |
-20度--80度 |
材料 |
|
基座: |
PA66+GF |
胶芯: |
PA66+GF |
M8端子 |
磷青铜 镀金 |
螺母 |
黄铜 镀镍 |
O型环 |
FKM |
灌封材料: |
环氧树脂 |
线缆材质: |
PVC/PUR |

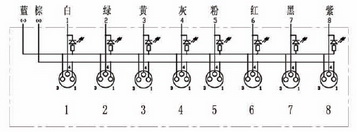

分线盒接线示意图:
![LED指示灯PNP](images/fenxianhe/M8-fenxianhe-2.jpg)
LED指示灯PNP
![LED指示灯NPN](images/fenxianhe/M8-fenxianhe-3.jpg)
LED指示灯NPN
相关产品 M8分配器-带D型插头出线型
![M8分配器-带D型插头出线](images/fenxianhe/M8-fenxianhe-4.jpg) M8 4口直接出线分配器
更多关于M8分线盒的祥细问题,请登陆www.kuka-auto.com 或带电咨询。
|
| |
