WGAM型先导式溢流阀

WGAM先导式溢流阀用于底板安装

安装面按DIN2434OE型

10通径 20通径 32通径

压力至350BAR

流量至6000L/min

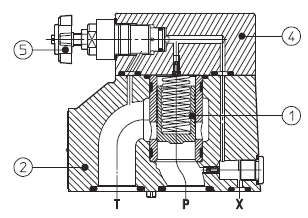

WGAM是座阀式两级压力溢流阀,适用于液压系统中。如下图所示，主阀②中的座阀芯①的先导压力是由盖板④中的带保护帽的螺杆③调节的，选择手轮⑤调节代替螺杆调
节可按要求提供。顺时针转动压力增大。如果P口压力超过先导阀弹簧的调定压力，先导阀开启。在阀芯①两端产生压降，P口压力作用在阀芯①上，则P到T连
接通道被打开油液P口流向T口，而设定工作压力保持不变。溢流阀借助油口X可对不同压力（二级压力）卸荷或切换。该阀按客户要求出厂预设压力等级。WGAM可以配装用于卸荷的电磁阀⑥(常开或常闭型)而形成电磁溢流阀。借助于其顶端方向阀⑥可实现主阀芯①卸荷。

WGAM-10/11/210 WGAM-20/P/210

WGAM-10/10

WGAM-20/11

订货型号：

溢流阀常用型号：
WGAM- 10/10/100 WGAM-10/10/210 WGAM-10/10/350 WGAM-10/11/100 WGAM-10/11/210 WGAM-10/11/350 WGAM-20/10/100 WGAM-20/10/210 WGAM-20/10/350 WGAM-20/11/100 WGAM-20/11/210 WGAM-20/11/350 WGAM-32/10/100 WGAM-32/10/210 WGAM-32/10/350 WGAM-32/11/100 WGAM-32/11/210 WGAM-32/11/350
