当前位置 首页 > 代理品牌 > YWLVTOZ维拓斯 > WHQ WKQ WJPQ单向节流阀

WHQ WKQ WJPQ型叠加式单向节流阀

-单向节流阀从通径6至通径22共2个规格
-叠加式阀,安装面符号ISO4401
-用于限制二个工作油口的主流量或控制流量
-用于进口节流或出口节流控制
-压力至350BAR
-流量至360L/min

WHQ、WKQ、WJPQ型阀是叠加式设计的双路单向节流阀。该阀用于限制来自一个或两个工作油口的主流量或控制流量。两个对称设置的单向节流阀在一个方向上限定流量(通过调整节流阀芯),在相反方向上允许自由流动。用于进口节流控制时,油液从油口A流经节流口(1)到达工作油口,节流阀芯(4.1)可借助于调节螺钉(5)进行轴向调整,从而可以设定节流口(1)。同时,油口A中的油液流经油孔(2)到达阀芯(4.1)的弹簧加载侧(3),产生的压力加上弹簧力使节流阀芯(3.1)保持在节5 流位置。从工作油口B2返回的油液,克服弹簧力(7)而推动节流阀芯(3.2),产生的压力与弹簧共同作用,使节流阀芯(4.1)保持在节流位置。油液从执行器回流推动节流阀芯(4.2),允许油液自由流动,此时阀起单向阀作用。根据阀型号,节流作用可以是进口节流或出口节流控制。

主流量限制
为了改变执行器的速度,双路节流 / 单向阀安装于方向阀和底板之间(主流量控制)

WHQ-012图片展示WHQ-012图片展示

WHQ-012单向节流阀

WJPQ212产品图

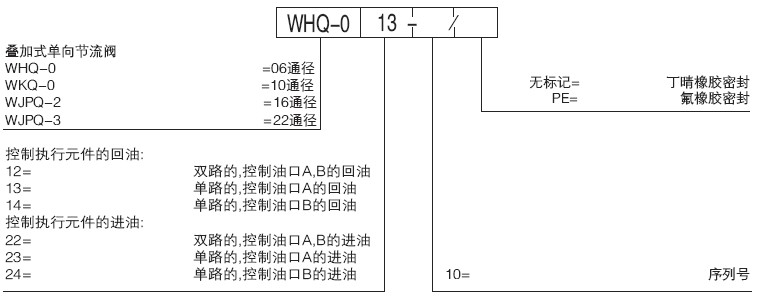

WHQ叠加式单向节流阀订货型号:

WHQ叠加式单向节流阀订货型号

WKQ叠加式单向节流阀技术参数:

安装位置

任意位置

安装面精度

表面粗糙度 Ra0.4, 平面度 0.01/100(ISO 1101)

环境温度

从℃到 ℃ -20 +70

油液种类

符合 DIN51524~535 的液压油 ; 磷酸脂液压油;

推荐粘度

40 ℃时为 15~100mm /s(ISO VG15~100) 2

油液清洁度

符合标准(建议用μ m 和β ≥的过滤器) ISO19/16 25 75 25

油液温度

-20 ~+60 ( ) -20 ~+80 (/PE ) ℃ ℃标准密封; ℃ ℃密封。

WJPQ叠加式单向节流阀常用型号:

WHQ-012 WHQ-013 WHQ-014 WHQ-022 WHQ-023 WKQ-024 WKQ-012 WKQ-013 WKQ-014 WKQ-022 WKQ-023

WKQ-024 WJPQ-212 WJPQ-213 WJPQ-214 WJPQ-222 WJPQ-223 WJPQ-224
