WGIR-10先导式减压阀

-用于底板安装:
安装面按 DIN24340 D型
ISO5781和 CETOP-RP121H,
-2种调整元件
●旋钮●带护罩的调节螺栓
-4种压力设定 50 100 210 350BAR
-可选择带单向阀
-NG:10通径和20通径

WGIR(R)是座阀式两级压力减压阀,适用于液压系统中。①、主阀②、带压力调整的先导阀④。在静态位置，阀打开，油液可以自由地从油口。油口 RWGIR型减压阀用于二次回路压力控制，其组成主要包括减压插件B经减压插件进入油口AA的压力作用在减压插件的底侧，经减压阀芯中的阻尼孔作用于减压插件的弹簧加载侧，并经主阀内部油路作用于先导阀。当油口A的压力和先导阀调定压力平衡时，起减压作用，可获得期望的减压压力。当油口A的压力大于先导阀调定压力时，减压插件关闭，油路B到油路A随之关闭。 WGIR型减压阀为带单向阀的减压阀，油液可由油口A通过单向阀直接流到油口B。 WGIR WGIRR 20 V-/***/ WGIRR，流量至30L/min.

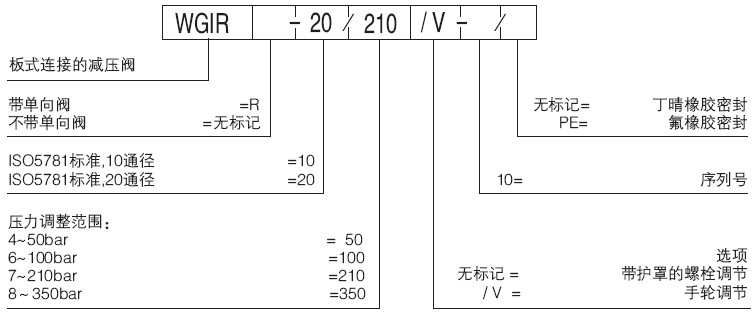

板式连接的减压阀带单向阀 =R不=无标记带单向阀压力调整范围： 6~100bar =100 210 =210～5 4~50bar = 50 7~ bar 8 3 0bar =350 WGIR 20 210 / VISO5781标准,通径 =10通径 =20 10ISO5781标准,20选项无标记 =带护罩的螺栓调节 / V =手轮调节 10=序列号无标记=丁晴橡胶密封 PE=氟橡胶密封。

WGIRR-20先导式减压阀图片

WGIR-10先导式减压阀订货型号：

WGIRR-10/210V减压阀常用型号：

WGIR-10/50-24DC WGIR-10/100-220AC WGIR-10/210 WGIR-10/350/V

WGIRR-20/50-24DC WGIRR-20/100-220AC WGIR-20/210 10 WGIR-20/350/V
