-叠加阀
-用于垂直叠加安装
- NG6、NG10、NG16通径共3个规格
-可选择不同的开启压力 -压力至350BAR 流量至200L/min

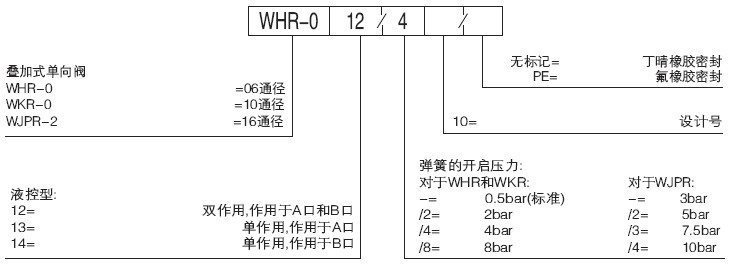

WHR,WKR、WJPR为叠加式结构的液控单向阀。
此类阀即使长时间工作仍可保持一个或两个工作
油口的无泄漏密封。此类阀在A1至A2和B1至B2方
向自由流动,相反方向则封闭。当油液由A1流向A2
时,活塞(1)受压并被推向右侧,并打开提升阀芯(2)
进而打开阀芯(3)。则压力油可从B2流向B1。
为确保阀芯(2)(3)能安全关闭,在中位时,方向阀的工作油口必须与油箱相通。
特性曲线:
油液在单向阀中流动方向:1 = A→A1; B→B1对 WHR-012, WHR-013, WHR-014, 2= A1→A;B1→B对 WHR-012, WHR-013, WHR-014 油液在单向阀中流动方向:1 = A→A1; B→B1对 WKR-012, WKR-013, WKR-014, 2= A1→A;B1→B对 WKR-012, WKR-013, WKR-014 油液在单向阀中流动方向:1 = A→A1; B→B1对 WJPR-212, WJPR-213, WJPR-214, 2= A1→A;B1→B对 WJPR-212, WJPR-213, WJPR-214
|
WJPR-212叠加式单向阀图片
|
